DCDCコンバーター
昇圧・昇降圧に対応するDC/DC電源。
高電圧DC/DCコンバーター
| シリーズ | 定格電力 （W） | 入力電圧 （Vdc） | 型式 | 出力電圧 （Vdc） | 本体寸法 （mm） | 重量 （kg） |
|---|---|---|---|---|---|---|
VCS-3000 | 3000 | 255 ~ 370 | VCS-3000-120 | 90 ~ 120 | 278×178×64 | 3.5 |
| VCS-3000-250 | 125 ~ 250 | |||||
| VCS-3000-400 | 200 ~ 400 | |||||
VNS-3200 | 3200 | 130 ~ 400 | VNS-3200-24 | 23.5 ~ 30 | 326×107×41 | 2.2 |
| VNS-3200-48 | 47.5 ~ 58.8 | |||||
VNS-1600 | 1600 | 250 ~ 400 | VNS-1600-12 | 11.5 ~ 15 | 300×85×41 | 1.8 |
| VNS-1600-24 | 23.5 ~ 30 | |||||
| VNS-1600-36 | 35.5 ~ 45 | |||||
| VNS-1600-48 | 47.5 ~ 58.8 | |||||
VNS-1000 | 1000 | 120 ~ 430 | VNS-1000-12 | 10.8 ~ 14.4 | 230×127×41 | 1.4 |
| VNS-1000-15 | 13.5 ~ 19 | |||||
| VNS-1000-24 | 21.6 ~ 28.8 | |||||
| VNS-1000-27 | 24.3 ~ 32.4 | |||||
| VNS-1000-36 | 32.4 ~ 43.2 | |||||
| VNS-1000-48 | 43.2 ~ 55 | |||||
| VNS-1000-60 | 54 ~ 72 |
昇圧DC-DCコンバーター
アマチュア無線（HAM）で使用される高周波電力増幅器「リニア」の代替機能品としても採用されている昇圧DCDCコンバーターです。アマチュア無線用電源・HAM用電源・HAM電源としてご検討の場合は、無線機器側の必要電圧・電流と本製品の出力仕様をご確認ください。
型式：DD-1224-50
DC10V〜15Vの入力電圧を、DC27.8Vまで昇圧して出力します。

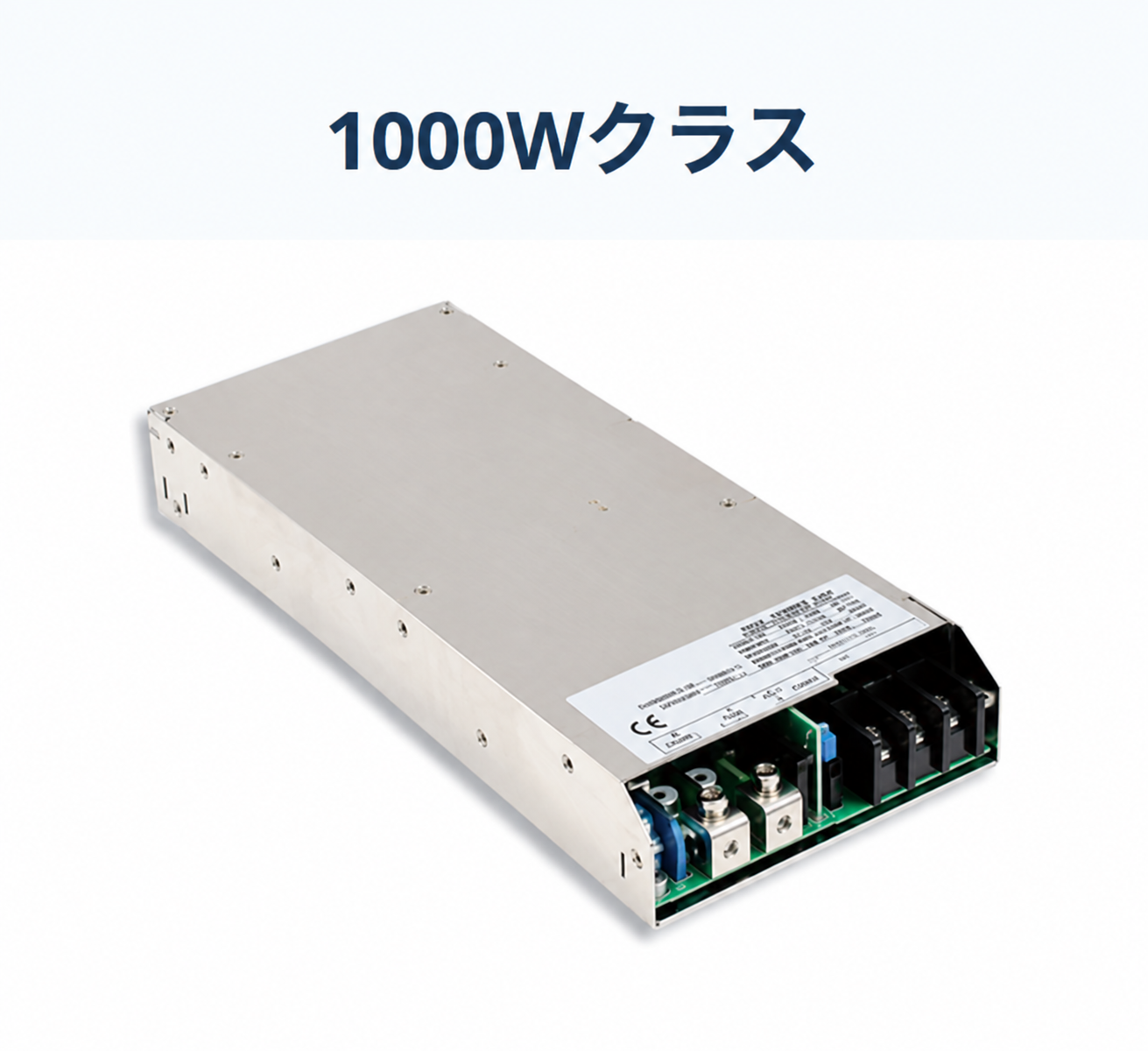

昇降圧DC・DCコンバーター
最大出力1000W。入力電圧範囲がDC19〜72Vと広く、蓄電池やDC電源など様々な機器から入力できます。
昇圧例： DC24V系 → DC48V系、DC48V系 → DC60V
降圧例： DC24V系 → DC12V系、DC48V系 → DC24V系 / DC12V系

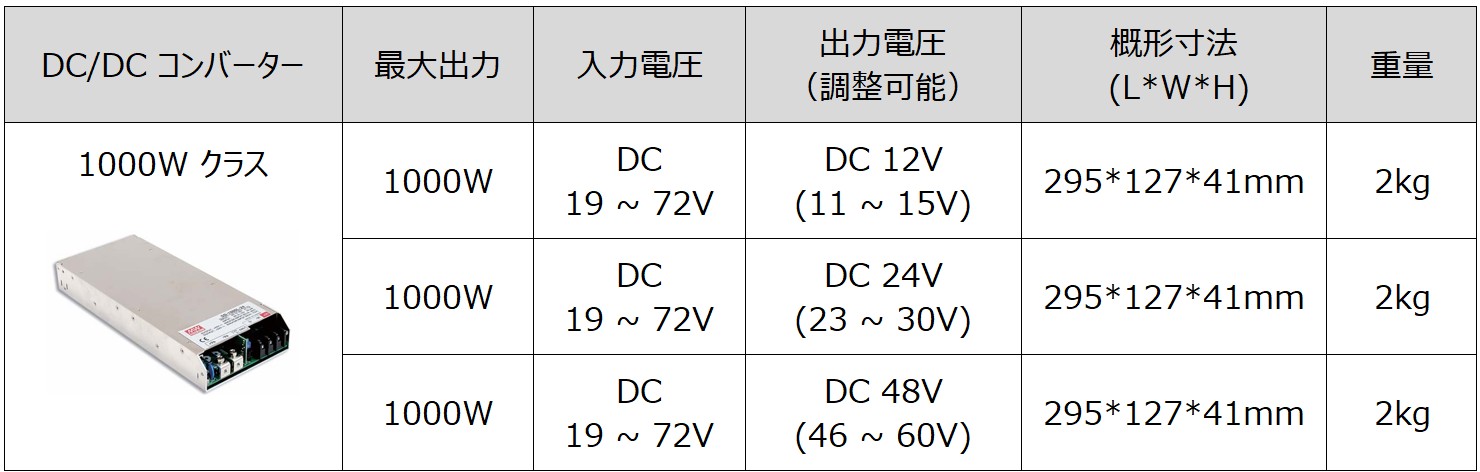

| DC/DCコンバーター | 最大出力 | 入力電圧 | 出力電圧 （調整可能） | 外形寸法 （L×W×H） | 重量 |
|---|---|---|---|---|---|
 | 1000W | DC19～72V | DC12V （11～15V） | 295×127×41mm | 2kg |
| 1000W | DC19～72V | DC24V （23～30V） | 295×127×41mm | 2kg | |
| 1000W | DC19～72V | DC48V （46～60V） | 295×127×41mm | 2kg |
DCDCコンバーターとは
DCDCコンバーター（DC-DCコンバーター）は、直流電源の電圧を別の直流電圧へ変換する電源装置です。蓄電池や車載電源、各種DC電源など、使用する機器と電源の電圧が異なる場合に、必要なDC電圧へ昇圧または降圧して利用します。
DC24VからDC48Vへ昇圧
DC24V系の電源からDC48V系の機器を使用したい場合は、昇圧型または昇降圧型のDCDCコンバーターを使用します。当社の昇降圧モデルは入力DC19〜72Vに対応し、DC48V系では46〜60Vの出力範囲に対応しています。
DC48VからDC24V・DC12Vへ降圧
DC48V系の蓄電池や直流電源から、DC24V系またはDC12V系の機器へ電源を供給する場合にもDCDCコンバーターを利用できます。異なる電圧のDC機器を一つの蓄電池システムで使用する場合などに活用できます。
昇圧・降圧・昇降圧の違い
入力より高い電圧を作る方式が「昇圧」、入力より低い電圧を作る方式が「降圧」です。入力電圧の変動に対して、必要な出力電圧へ昇圧と降圧の両方を行える方式を「昇降圧」と呼びます。使用する電源の電圧範囲と必要な出力電圧に合わせて方式を選定します。
DCDCコンバーターを選定するときの確認事項
選定時には、入力電圧範囲、必要な出力電圧、最大出力電力・電流、絶縁の要否などを確認します。特に蓄電池は充電状態によって電圧が変化するため、実際に想定される入力電圧範囲がコンバーターの仕様内に入ることを確認する必要があります。
DCDCコンバーターについてよくあるご質問
DC24VからDC48Vへ変換できますか？
はい。入力DC19〜72Vの昇降圧モデルを使用して、DC24V系からDC48V系への昇圧に対応できます。
DC48VからDC24Vへ変換できますか？
はい。DC48V系からDC24V系への降圧にも対応できます。DC12V系への降圧も可能です。
蓄電池と組み合わせて使用できますか？
はい。蓄電池などのDC電源から、使用する機器に必要なDC電圧へ変換する用途に利用できます。蓄電池そのものについてはリン酸鉄リチウムイオン電池（LiFePO4）もご覧ください。
DCからACへ変換したい場合は？
直流電源からAC100V・AC200Vなどの交流電源へ変換する場合は、DC-ACインバーターをご覧ください。
