DC-ACインバーター
直流電源から、純正弦波の交流電源へ。
大容量DC-ACインバーター
蓄電池などの直流電源（DC電源）から、交流電源（AC電源）へ変換するDC-ACインバーターです。出力波形は商用電源と同様の純正弦波で、精密機器にも使用できます。

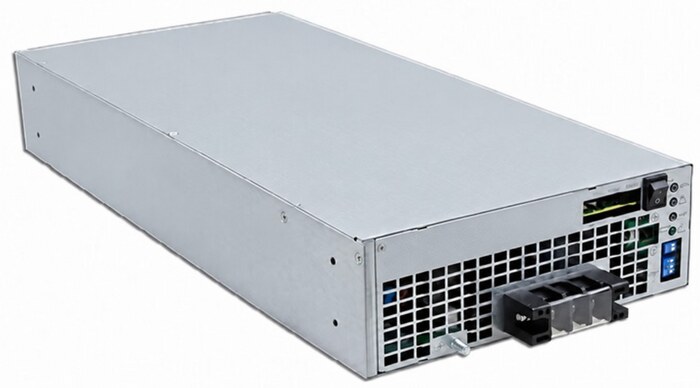

単相DC-ACインバーター

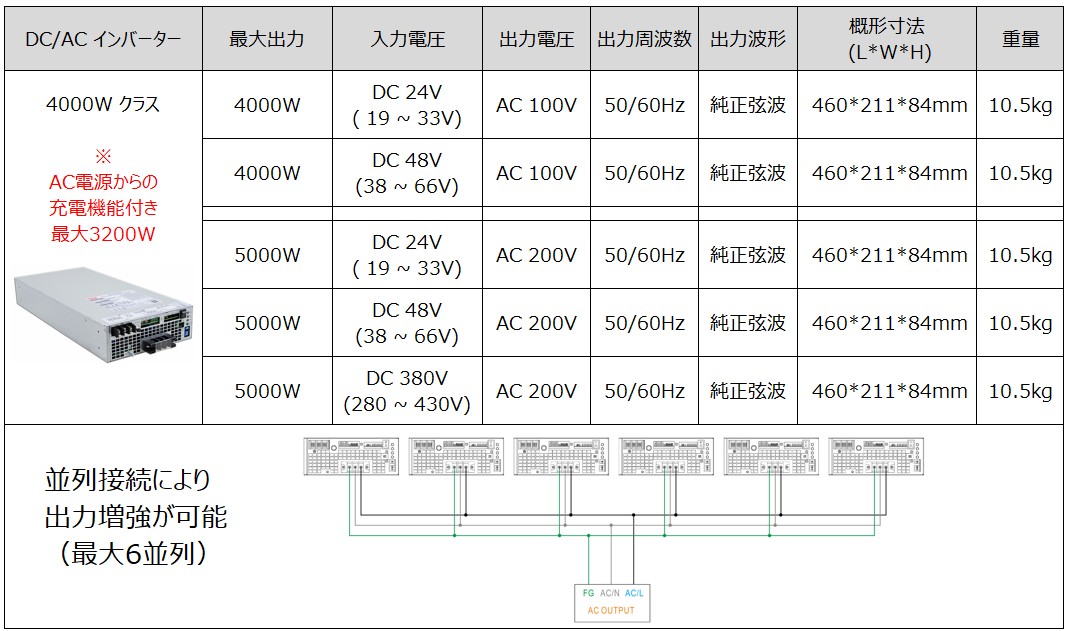

4000W・5000Wクラスの製品仕様
| クラス | 最大出力 | 入力電圧 | 出力電圧 | 出力周波数 | 出力波形 | 概形寸法 （L×W×H） | 重量 |
|---|---|---|---|---|---|---|---|
| 4000Wクラス INV-4000PS シリーズ ※ AC電源からの 充電機能付き 最大3200W | 4000W | DC 24V （19～33V） | AC 100V | 50/60Hz | 純正弦波 | 460×211×84mm | 10.5kg |
| 4000W | DC 48V （38～66V） | AC 100V | 50/60Hz | 純正弦波 | 460×211×84mm | 10.5kg | |
| 5000W | DC 24V （19～33V） | AC 200V | 50/60Hz | 純正弦波 | 460×211×84mm | 10.5kg | |
| 5000W | DC 48V （38～66V） | AC 200V | 50/60Hz | 純正弦波 | 460×211×84mm | 10.5kg | |
| 5000W | DC 380V （280～430V） | AC 200V | 50/60Hz | 純正弦波 | 460×211×84mm | 10.5kg |
並列接続により出力増強が可能（最大6並列）
三相インバーター
直流電源から三相200Vへ変換する三相インバーターです。三相三線の純正弦波出力で、モーターや業務用エアコンなどの駆動電源として使用できます。
- 入力：DC24V系 / DC48V系
- 出力：三相3線 200V
- 純正弦波、50/60Hz切替
- 5.5kWモーター、業務用エアコンなどに対応
| DC/ACインバーター | 入力電圧 | 最大出力 | 出力電圧 | 出力周波数 | 出力波形 | 概形寸法 （L×W×H） | 重量 |
|---|---|---|---|---|---|---|---|
12kWクラス | DC24V （19〜33V） | 12kW 瞬時最大 16.8kW （10sec） | 三相3線 200V 動力電源 | 50/60Hz | 純正弦波 | 460×211×84mm × 3台 | 10.5kg × 3台 |
| DC48V （38〜66V） | 12kW 瞬時最大 16.8kW （10sec） | 三相3線 200V 動力電源 | 50/60Hz | 純正弦波 | 460×211×84mm × 3台 | 10.5kg × 3台 |

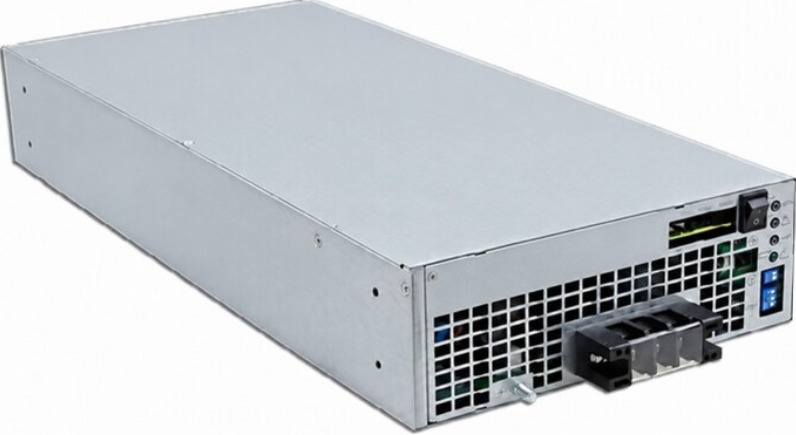

単相3線インバーター
直流電源から家庭用と同様の単相三線電源へ変換するインバーターです。AC100V・AC200Vを同時に利用できる構成です。
- 入力：DC24V系 / DC48V系
- AC100V：2系統（1系統あたり最大4kW）
- AC200V：1系統（最大8kW）
- 純正弦波、50/60Hz切替
| DC/ACインバーター | 入力電圧 | 最大出力 | 出力電圧 | 出力周波数 | 出力波形 | 概形寸法 （L×W×H） | 重量 |
|---|---|---|---|---|---|---|---|
8000Wクラス | DC24V （19〜33V） | 8000W | 単相3線 AC100V AC200V | 50/60Hz | 純正弦波 | 460×211×84mm × 2台 | 10.5kg × 2台 |
| DC48V （38〜66V） | 8000W | 単相3線 AC100V AC200V | 50/60Hz | 純正弦波 | 460×211×84mm × 2台 | 10.5kg × 2台 |
汎用インバーター（3000Wクラス以下）
1500Wクラスと3000Wクラスをラインナップ。DC12V・24V・48Vの一般的な直流電源に対応し、AC100VまたはAC200Vを出力します。

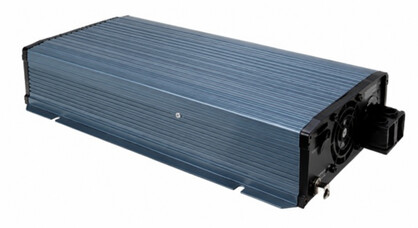

3000Wクラス
AC100V：3000W ／ AC200V：3200W
| DC/ACインバーター | 最大出力 | 入力電圧 | 出力電圧 | 出力周波数 | 出力波形 | 概形寸法 （L×W×H） | 重量 |
|---|---|---|---|---|---|---|---|
3000Wクラス | 3000W | DC12V （10〜16V） | AC100V | 50/60Hz | 純正弦波 | 420×270×98mm | 8.6kg |
| 3000W | DC24V （20〜33V） | AC100V | 50/60Hz | 純正弦波 | 420×270×98mm | 8.6kg | |
| 3000W | DC48V （40〜66V） | AC100V | 50/60Hz | 純正弦波 | 420×270×98mm | 8.6kg | |
| 3200W | DC12V （10〜16V） | AC200V | 50/60Hz | 純正弦波 | 420×270×98mm | 8.6kg | |
| 3200W | DC24V （20〜33V） | AC200V | 50/60Hz | 純正弦波 | 420×270×98mm | 8.6kg | |
| 3200W | DC48V （40〜66V） | AC200V | 50/60Hz | 純正弦波 | 420×270×98mm | 8.6kg |
1500Wクラス
AC100V：1500W ／ AC200V：1700W
| DC/ACインバーター | 最大出力 | 入力電圧 | 出力電圧 | 出力周波数 | 出力波形 | 概形寸法 （L×W×H） | 重量 |
|---|---|---|---|---|---|---|---|
| 1500Wクラス | 1500W | DC12V （10〜16V） | AC100V | 50/60Hz | 純正弦波 | 400×184×70mm | 4.7kg |
| 1500W | DC24V （20〜33V） | AC100V | 50/60Hz | 純正弦波 | 400×184×70mm | 4.7kg | |
| 1500W | DC48V （40〜66V） | AC100V | 50/60Hz | 純正弦波 | 400×184×70mm | 4.7kg | |
| 1700W | DC12V （10〜16V） | AC200V | 50/60Hz | 純正弦波 | 400×184×70mm | 4.7kg | |
| 1700W | DC24V （20〜33V） | AC200V | 50/60Hz | 純正弦波 | 400×184×70mm | 4.7kg | |
| 1700W | DC48V （40〜66V） | AC200V | 50/60Hz | 純正弦波 | 400×184×70mm | 4.7kg |
DC-ACインバーターとは
DC-ACインバーターは、蓄電池や直流電源のDC電力を、一般的な電気機器で使用するAC電力へ変換する電源装置です。当社ではDC24V・DC48VなどからAC100V・AC200Vへ変換する構成に加え、用途に応じて単相、単相3線、三相200Vの出力に対応しています。
DC24V・48VからAC100V・200Vへ変換
蓄電池を電源としてAC機器を使用する場合は、蓄電池の電圧と使用する機器の交流電圧に合わせてインバーターを選定します。DC24V系・DC48V系からAC100VまたはAC200Vへ変換することで、蓄電システム、非常用電源、独立電源など幅広い用途に利用できます。
純正弦波インバーターを使用する理由
当社のDC-ACインバーターは純正弦波出力です。商用電源と同様の正弦波交流を出力するため、モーターを使用する機器や制御機器など、電源波形を考慮する必要がある機器の電源として使用できます。
必要なインバーター容量の選び方
インバーター容量は、接続する機器の消費電力だけではなく、起動時や始動時に必要となる電力も考慮して選定します。特にモーター、コンプレッサー、ポンプ、エアコンなどは始動時に大きな電力を必要とする場合があります。使用機器の定格電圧・定格電力・始動条件などをご確認ください。
DC-ACインバーターについてよくあるご質問
DC48VからAC100Vに変換できますか？
はい。DC48V系を入力としてAC100Vを出力する構成に対応しています。AC200V出力についても対応可能です。
蓄電池の電力で三相200V機器を使用できますか？
三相200V出力の動力インバーターを用いることで対応できます。使用するモーターや機器の容量、始動条件などを確認したうえで選定します。単相200Vから三相200Vへの変換については、三相変換器 INV-9600PTVもご覧ください。
非常用電源や蓄電システムにも使用できますか？
はい。蓄電池などの直流電源と組み合わせ、停電時のAC電源確保や独立電源システムなどに利用できます。システム構成については蓄電池システム導入事例もご覧いただけます。
