AC-DCコンバーター
AC200Vから、用途に合わせた直流電源へ。
AC200Vを高電圧DCへ変換
単相AC200Vから直流電源へ変換するAC/DCコンバーターです。DC120V系、DC250V系、DC400V系の3タイプをラインナップしています。

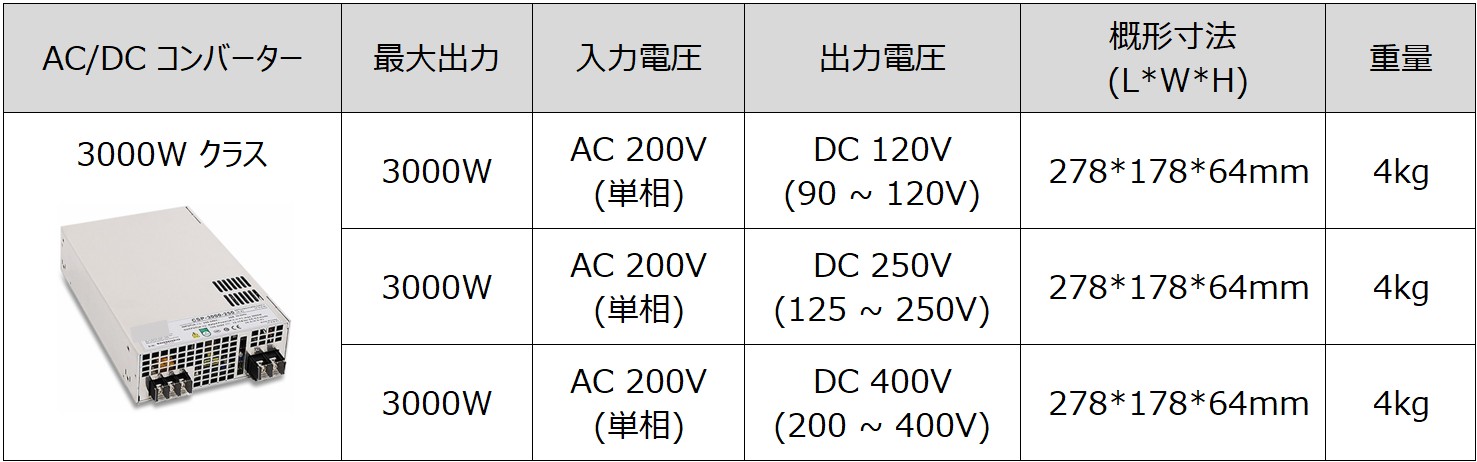

| AC/DCコンバーター | 最大出力 | 入力電圧 | 出力電圧 | 概形寸法 （L×W×H） | 重量 |
|---|---|---|---|---|---|
3000Wクラス | 3000W | AC200V （単相） | DC120V （90〜120V） | 278 × 178 × 64mm | 4kg |
| 3000W | AC200V （単相） | DC250V （125〜250V） | 278 × 178 × 64mm | 4kg | |
| 3000W | AC200V （単相） | DC400V （200〜400V） | 278 × 178 × 64mm | 4kg |

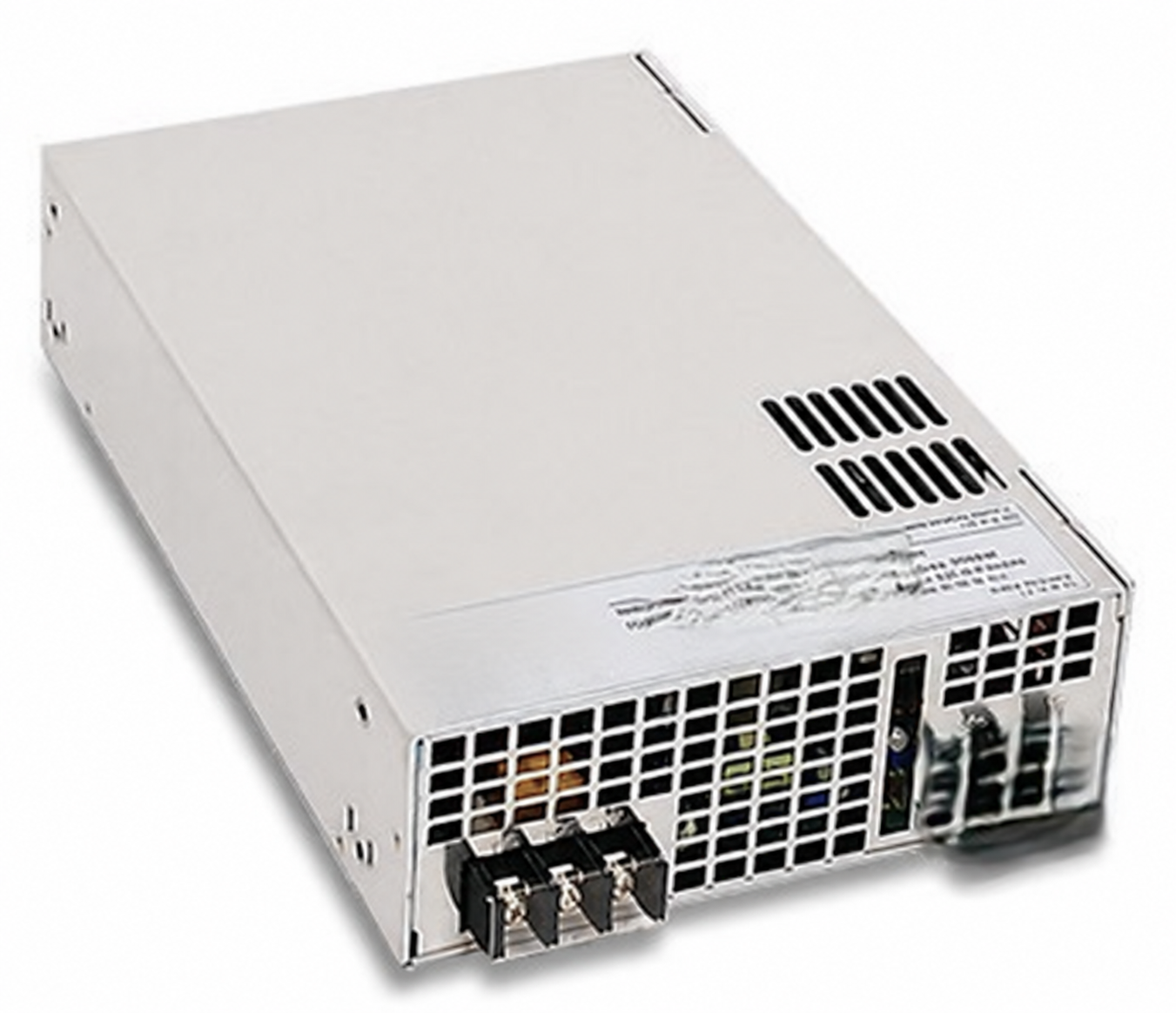

3000Wクラス 仕様
DC120V系
- 入力
- AC200V（単相）
- 出力
- DC90〜120V
- 最大出力
- 3000W
- 寸法
- 278 × 178 × 64mm
- 重量
- 4kg
DC250V系
- 入力
- AC200V（単相）
- 出力
- DC125〜250V
- 最大出力
- 3000W
- 寸法
- 278 × 178 × 64mm
- 重量
- 4kg
DC400V系
- 入力
- AC200V（単相）
- 出力
- DC200〜400V
- 最大出力
- 3000W
- 寸法
- 278 × 178 × 64mm
- 重量
- 4kg
AC-DCコンバーターとは
AC-DCコンバーターは、交流（AC）電源を直流（DC）電源へ変換する電源装置です。当社のAC-DCコンバーターは単相AC200Vを入力し、用途に応じてDC120V系・DC250V系・DC400V系の直流電源を出力します。試験設備、産業機器、直流電源システムなど、AC200Vから高電圧DCを必要とする用途に使用できます。
AC200VからDC120V・250V・400Vへ変換
出力電圧はDC90〜120V、DC125〜250V、DC200〜400Vの3タイプから選択できます。必要な直流電圧に合わせて機種を選定でき、1台あたり最大3000Wの出力に対応します。
大容量の直流電源が必要な場合
1台で最大3000W、2台並列で6000W、3台並列で9000Wまで出力容量を拡張できます。設備側で必要となる電圧・電力に合わせて構成することで、大容量のDC電源として利用できます。
AC-DC電源を選定するときの確認事項
AC-DCコンバーターを選定する際は、入力電圧、必要なDC出力電圧、最大消費電力、負荷の特性などを確認します。特に高電圧DCを使用する設備では、接続する機器が必要とする電圧範囲と電力容量を確認したうえで選定することが重要です。
AC-DCコンバーターについてよくあるご質問
単相AC200VからDC250Vを作れますか？
はい。DC250V系は単相AC200Vを入力し、DC125〜250Vの範囲で出力する構成です。最大出力は3000Wです。
DC400Vの直流電源にも対応できますか？
はい。DC400V系は単相AC200Vを入力し、DC200〜400Vの範囲で出力します。
3000Wを超える容量にも対応できますか？
はい。並列接続により2台で最大6000W、3台で最大9000Wまで構成できます。
直流から交流へ変換したい場合は？
直流電源からAC100V・AC200Vなどへ変換する場合は、DC-ACインバーターをご覧ください。単相200Vから三相200Vへの変換については、三相変換器 INV-9600PTVをご覧ください。
