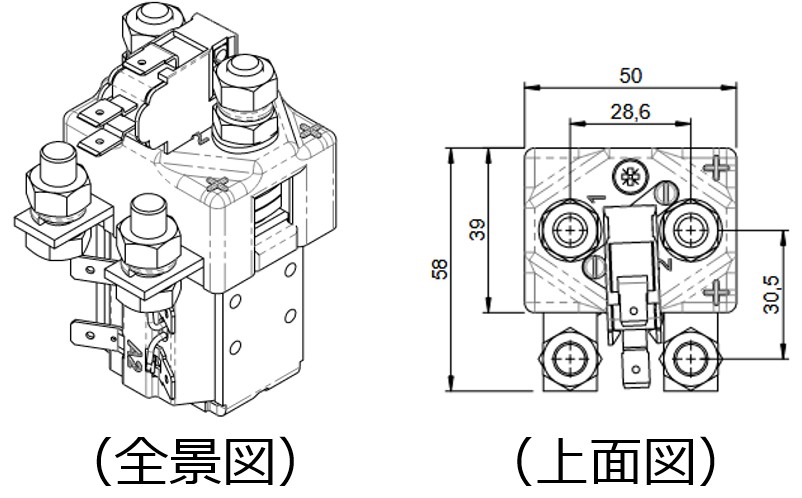

外形図

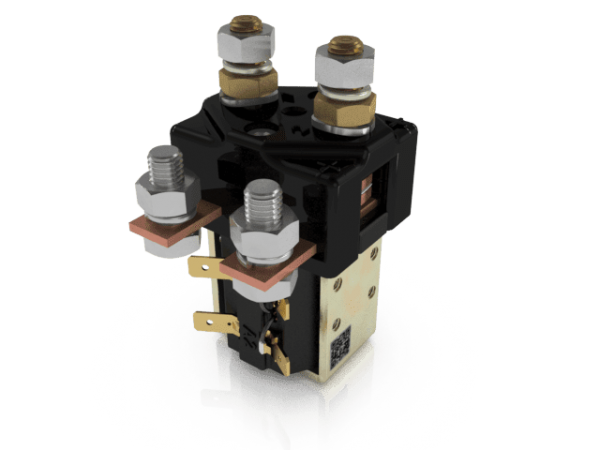

大電流DCリレー
100A以上の直流大電流を、確実にON・OFF。
HIGH CURRENT DC RELAY
100Aクラスの直流回路を切替
100A以上の直流大電流のON・OFFを可能にした、大電流DCリレーです。蓄電池システムやDC電源システムなど、高電流の直流回路切替に使用できます。
接点構成単極双投式（チェンジオーバー）
NO接点（A接点）連続最大 125A
NC接点（B接点）連続最大 100A
操作電圧DC12V / DC24V / DC48V
外形寸法61 × 82 × 98 mm
重量930g
その他のコイル電圧はカスタム対応可能です。

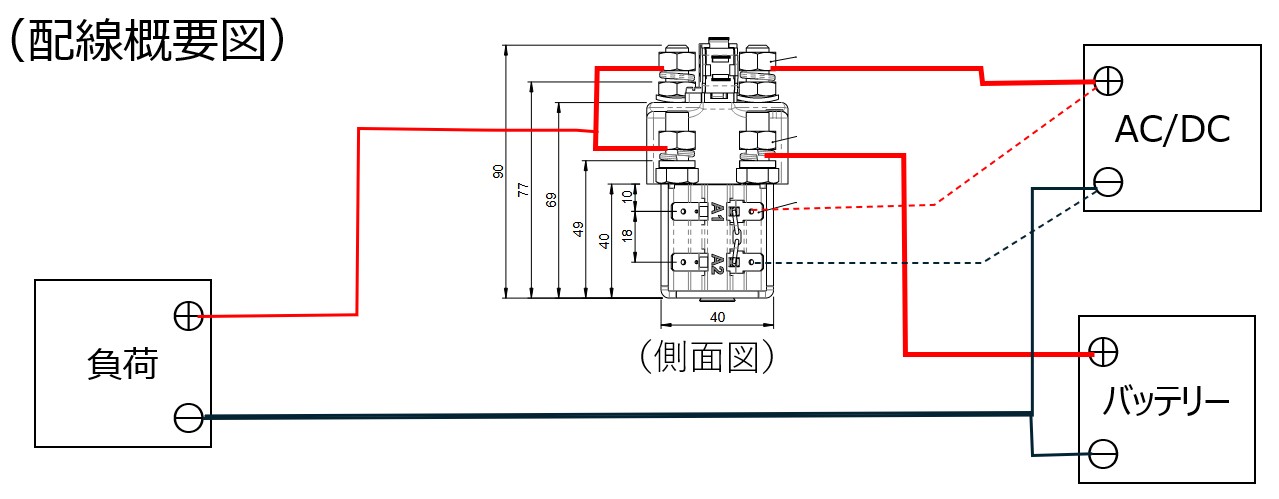

配線概要図

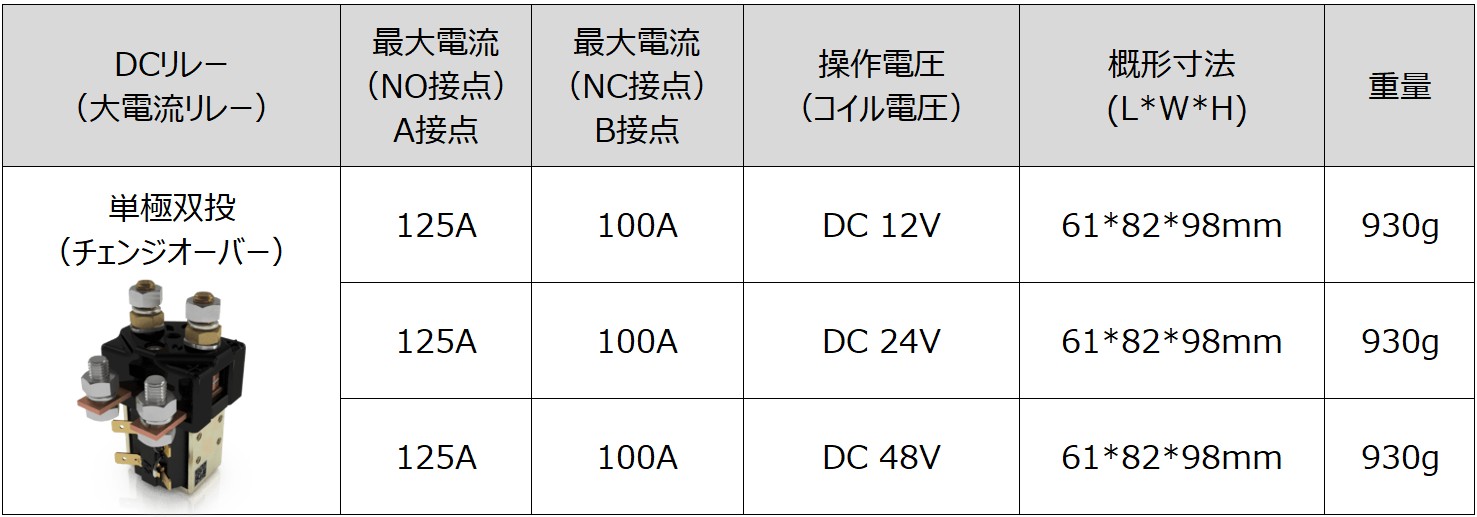

仕様一覧
大電流DCリレーとは
大電流DCリレーは、蓄電池や直流電源などのDC回路を電気信号によってON・OFF、または切り替えるための部品です。当社の大電流DCリレーは単極双投式（チェンジオーバー）で、NO接点は連続最大125A、NC接点は連続最大100Aに対応しています。
蓄電池・DC電源システムの直流回路切替に
蓄電池システムやDC電源システムでは、電源や負荷の切替、回路の開閉などに大電流を扱える直流リレーが必要になる場合があります。操作電圧はDC12V・DC24V・DC48Vに対応し、その他のコイル電圧についてもカスタム対応が可能です。
NO接点（A接点）とNC接点（B接点）
NO接点はリレーを操作していない状態では開いており、操作すると閉じる接点です。NC接点は通常時に閉じており、操作すると開きます。本製品は両方を持つ単極双投式のため、直流回路の切替用途にも使用できます。
直流回路ではDC定格の確認が重要
直流は交流と電流遮断時の性質が異なるため、リレーを選定する際は電流値だけでなく、使用する直流電圧や負荷条件を含めて確認することが重要です。実際の使用条件に合わせて仕様をご確認ください。
大電流DCリレーについてよくあるご質問
DC100Aの回路を切り替えられますか？
本製品はNO接点で連続最大125A、NC接点で連続最大100Aに対応しています。実際の使用可否は直流電圧や負荷条件を含めて確認します。
DC12V・24V・48Vで操作できますか？
はい。操作電圧はDC12V・DC24V・DC48Vに対応しています。その他のコイル電圧についてもご相談いただけます。
蓄電池システムにも使用できますか？
はい。蓄電池やDC電源システムの直流回路切替用途に使用できます。蓄電池についてはリン酸鉄リチウムイオン電池（LiFePO4）、DC電圧の変換についてはDCDCコンバーターもご覧ください。
